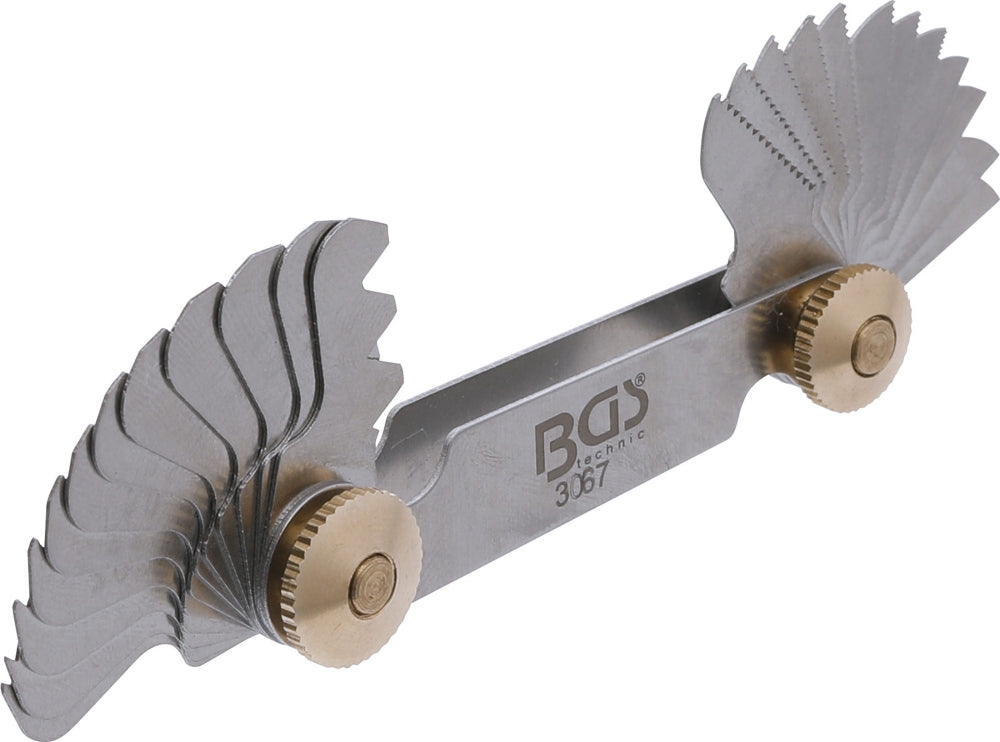

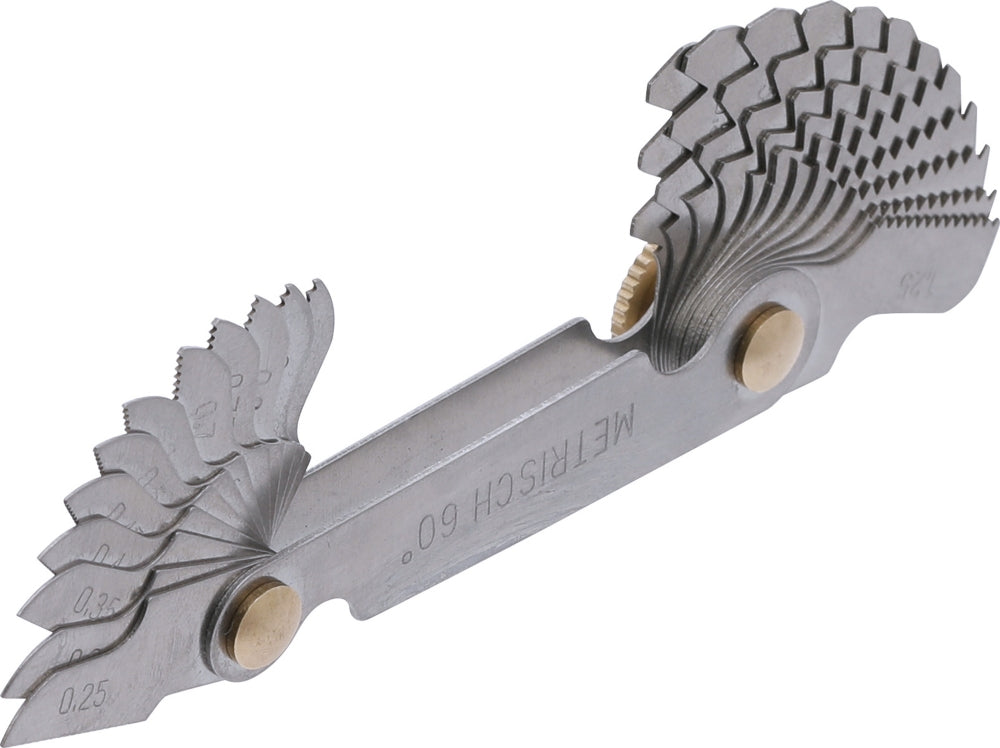

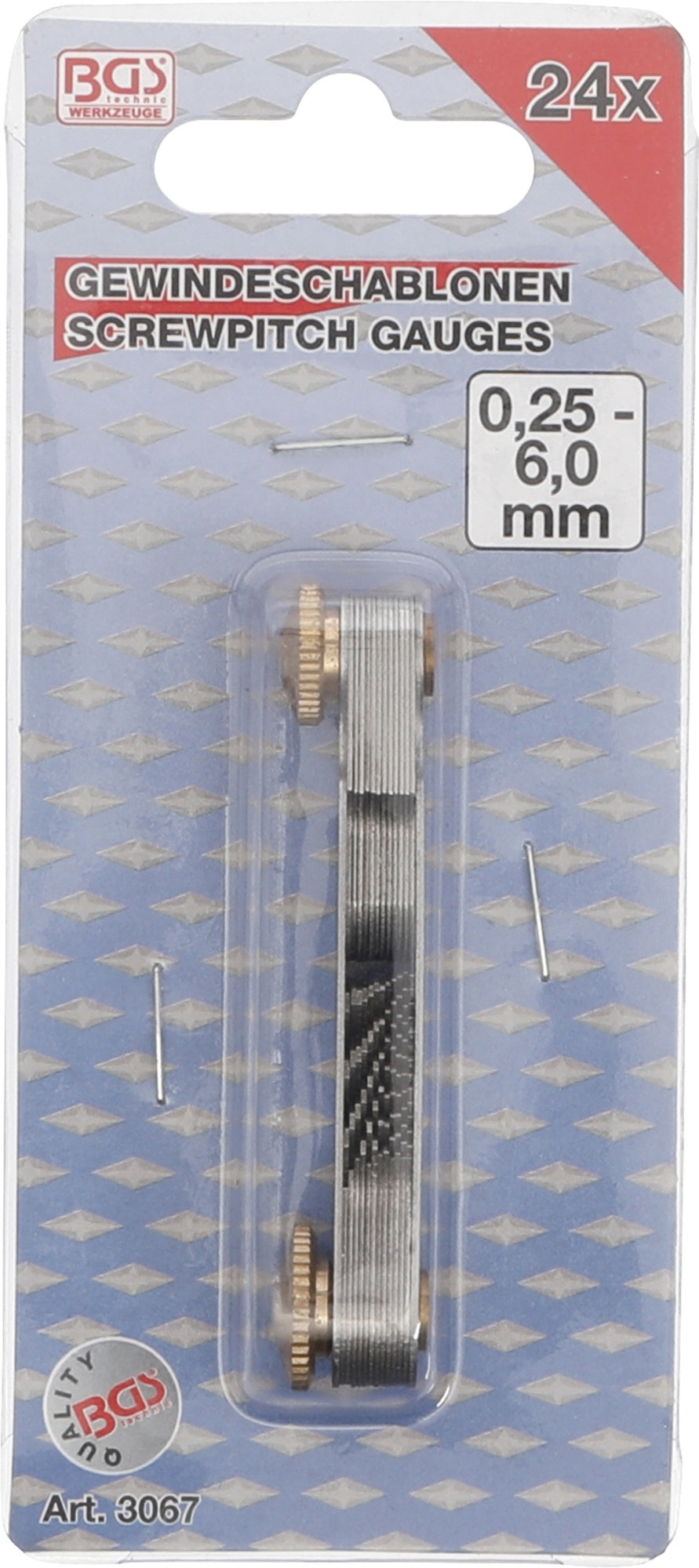

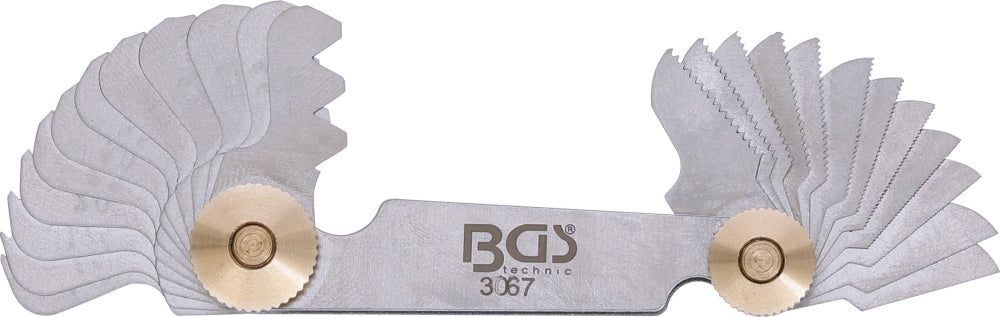

BGS 3067 Gewindelehre Gewindeschablone metrisch 24 Blatt Steigung 0.25-6.0

Beschreibung:

• Gewindeschablonen / Gewindelehre für metrische (60° Flanke) Gewinde
• Material: Stahl
• mit Feststellschraube
• gestanzte Gewindezähne
• zur Bestimmung von Gewindesteigungen an Außen- und Innengewinden
• für Fein- , Normal, und Grobgewinde
• 24 metrische Blätter für Gewinde mit folgenden Steigungen:
  • 0,25 - 0,3 - 0,35 - 0,4 - 0,45 - 0,5 - 0,6 - 0,7 - 0,75 - 0,8 - 0,9 - 1,0 - 1,25 - 1,5 - 1,75 - 2,0 - 2,5 - 3,0 - 3,5 - 4,0 - 4,5 - 5,0 - 5,5 - 6,0

Allgemeine Information über Gewindelehren:

Eine Gewindelehre ist ein unverzichtbares Werkzeug zur Überprüfung und Bestimmung von Gewinden auf Schrauben, Bolzen oder Muttern. Hier sind einige ihrer Funktionen:

1. Gewindeidentifikation: Die Gewindelehre ermöglicht es, das Gewindeprofil zu erkennen und die Gewindeparameter wie Durchmesser, Steigung und Gangzahl zu bestimmen.

2. Präzise Messungen: Die präzisen Kerben oder Aussparungen auf der Gewindelehre sind auf die genauen Abmessungen und Eigenschaften der verschiedenen Gewindetypen abgestimmt.

3. Gewindeüberprüfung: Durch das einfache Aufsetzen der Gewindelehre auf das Gewinde kann überprüft werden, ob es mit einer der Kerben auf der Lehre übereinstimmt. Dies hilft, die korrekte Gewindespezifikation festzustellen.

4. Gewindegrößenbestimmung: Wenn die genauen Spezifikationen eines Gewindes unbekannt sind, kann die Gewindelehre verwendet werden, um eine Annäherung an die Gewindegröße zu erhalten, indem das Gewinde mit den verschiedenen Kerben auf der Lehre verglichen wird.

Die Gewindelehre ist ein vielseitiges und zuverlässiges Werkzeug, das in verschiedenen Branchen wie dem Maschinenbau, der Automobilindustrie und Reparaturwerkstätten eingesetzt wird. Sie ermöglicht eine genaue Überprüfung der Gewindeparameter, gewährleistet die Kompatibilität von Gewindeverbindungen und trägt dazu bei, Fehler bei Montage oder Reparaturen zu vermeiden.
